木材破碎機的風機的結構及作用
木材破碎機主要是由粉碎裝置、削屑裝置和風機組成，風機是木材破碎機生產過程中的重要配套設備之一，主要作用是將木材破碎機粉碎后的物料通過風葉的高速旋轉，把物料抽到集料器收集起來。風機又叫做離心風機和引風機，風機主要由主軸、葉輪、機殼、軸承傳動機構和電機等組成。
木材破碎機風機的作用：木材破碎機風機根據動能轉換為勢能的原理，利用高速旋轉的葉輪將氣體加速，然后減速，改變流向，使動能轉換成勢能（壓力）。在單級離心風機中，氣體從軸向進入葉輪，氣體流經葉輪時改變成徑向，然后進入擴壓器。在擴壓器中，氣體改變了流動方向造成減速，這種減速作用將動能轉換成壓力能，壓力增高主要發生在葉輪中，其次發生在擴壓過程。在多級離心風機中，用回流器使氣流進入下一葉輪，產生更高壓力，從而將木材破碎機粉碎后的物料經削屑裝置切削后的木屑成品通過風機送至集料地點。
13503711956
相關產品
-
木材綜合破碎機生物質綜合破碎機可加工帶釘子木材、木托盤、工地廢舊模板、木托架、樹墩、廢舊家具、樹枝、木頭、模板廢料、房屋拆遷廢料、門窗、等進行破碎。主要用生物質綜合破碎機可加工帶釘子木材、木托盤、工地廢舊模板、木托架、樹墩、廢舊家具、樹枝、木頭、模板廢料、房屋拆遷廢料、門窗、等進行破碎。主要用于生物質發電廠、做燃料、燒火等作為粗破碎， 綜合破碎機破碎后的物料廣泛用于生物質顆粒、人造板、機制木炭、有機肥等的初級原料，也是電廠、生物質顆粒廠、人造板廠等所需要的原料，另外也是園林綠化工作中需要的設備，免地基操作，設備落地就可作業，單電機帶動，節省動力的同時也節約用電。 木材綜合破碎機性能優勢： 1、木材綜合破碎機采用鏈板輸送上料，方便。 2、木材綜合破碎機進料壓輥擠壓破碎物料，自吸式進料方式，讓物料更加容易被破碎； 3、我廠支持定做移動式木材綜合破碎機，移動靈活； 4、出料大小可以根據用戶需求調節。 木材綜合破碎機工作原理： 綜合破碎機是將所投入的木材質破碎而制造塊狀的機械，綜合破碎機設有行進裝置的車體、被設于該車體的端側的將木材粉碎而形成木材的旋轉式破碎裝置、設于該旋轉式破碎裝置的上部的翼片式供給裝置、被從旋轉式破碎裝置的下部向車體的行進方向另端側延伸地設置的將由旋轉式破碎裝置破碎了的木材搬出而向外部排出的搬出裝置、被配置于旋轉式破碎裝置及搬出裝置之間的驅動行進裝置，旋轉式破碎裝置、翼片式供給裝置及搬出裝置的驅動源的驅動裝置。 -
干粉壓球機干粉壓球機主要用于壓縮機難以成型的、水分過小的粉狀物料，其特點是成型壓力大、主機轉數可調、配有螺旋送料裝置。新型礦粉壓球機由電磁調速電機提供動力，經皮帶輪、圓柱齒輪減速機，通過棒銷聯軸器傳至主動軸。主動軸與被動軸通過開式齒輪保證同步運行。被動軸承座后邊裝有液壓裝置。 干粉壓球機輥皮采用組合裝配，磨損后可更換。干粉壓球機設計有球碗可調裝置使兩輥皮球碗永遠在可調范圍之內，**錯位。干粉壓球機壓球時無需添加粘結劑，可將物料直接壓制成型。廣泛應用于耐材、電廠、冶金、化工、能源、運輸、供暖等行業。 干粉壓球機工作原理 1、干粉壓球機成型部分工作原理 干粉壓球機成型部分即是 干粉壓球機主機部分， 干粉壓球機軋輥是其中**核心的部分。如果金屬塊進入到干粉壓球機兩壓輥之間，或 者干粉壓球機進料過多，都會造成干粉壓球機液壓缸活塞桿受壓過載， 干粉壓球機液壓泵停機。此時，干粉壓球機蓄能器能夠緩沖壓力變化，溢流閥自動開啟會有， 通過 干粉壓球機活塞的桿位移 動變化增加干粉壓球機兩壓輥之間的距離，硬物或者過多的物料能夠通過軋輥，設備恢復正常工作，并且確保了干粉壓球機壓輥的安全性。 2、干粉壓球機給料部分工作原理 干粉壓球機通過定量給料確保物料能均勻進入輥間。 干粉壓球機電磁調速電機為螺旋送料裝置提供動力，螺桿減速器轉動，物料通過皮帶進入到主進料口。 其中，電磁調速電機具有恒距特性，所以干粉壓球機要壓制出質量穩定的球團時，必須確保螺旋送料機的壓料含量與干粉壓球機主機所需物料的含量 相等，即二者保持平衡。如果 干粉壓球機供料量偏小，則干粉壓球機無法壓制成球；如果 干粉壓球機供料量偏大，則會造成送料裝置電過載。因此，干粉壓球機的正常工作離不開正確 的操作和熟練的技術。 3、干粉壓球機傳動部分工作原理 干粉壓球機主傳動系統主要包括了五個部分，分別是 干粉壓球機電動機、 干粉壓球機減速機、 干粉壓球機三角帶、 干粉壓球機開式齒輪以及 干粉壓球機軋輥。 干粉壓球機電磁調速電機為主機提供動力， 該動力經過的傳遞經過了干粉壓球機皮帶輪、圓柱齒輪，**由棒銷聯軸器傳到主動軸。開式齒輪的主要作用是協調主動軸與被動軸，保證二者同步運行。被動軸 承坐后面接著液壓保護裝置活塞桿的前端，在液壓泵的作用下， 干粉壓球機高壓油被壓入到液壓缸中，由此使 干粉壓球機活塞產生了軸向位移。 干粉壓球機技術參數 型號 壓輥尺寸 (mm) 電機功率 （kw） 油泵功率 （kw） 主軸轉速 （r/mi） 配用減速機 產量 （T） 290 Φ290×200 5.5 14 ZQ350 1-2 360 Φ360×250 7.5 O.75 14 ZQ400 2-4 400 Φ400×250 11 0.75 13 ZQ400 4-5 500 Φ500×300 22 1.5 13 ZQ500 6-7 650 Φ650×350 37 2.2 12 ZQ650 8-10 750 Φ750×400 55 3 11 ZQ850 12-14 850 Φ850×500 90 3 11 ZQ1000 15-16 1000 Φ1000×500 132 3 10 ZQ1450 20-25 -
礦粉壓球機礦粉壓球機簡介 礦粉壓球機的作用就是將需要壓制的物料成型，然后運輸?shù)狡渌胤皆诩庸だ?，有時候叫做成型機，主要作用就是成型，壓球機成型設備的核心機械設備是成型機，而影響成型機效率的樞紐部件是壓球輥子，壓球軋輥的毛坯分為：整體鑄造和鍛造的，鍛造的密度小，結構粗拙，但是比較經濟。壓球機經多年工業使用及改進，與其它同類產品相比較，強力壓球機具有成球率高、消耗功率小，結構緊湊便于檢修調試等明顯優點。 產品優勢 1. 應用范圍廣泛，可用來壓制多種物料，廣泛應用于耐材，電廠，冶金，化工，能源，運輸，供暖等行業； 2. 經濟效益極高，**終成品節能環保，便于運輸，提高廢料利用率，具有良好的經濟效益和社會效益； 3. 配套設備完善豐富，提供一站式解決方案； 4. 設備維護簡單，損耗小，我們可為您隨時解答使用中遇到的技術難題； 5. 多種模具可供用戶選擇，豐富的成型形狀供不同地域目的不同的客戶選擇，充分體現用戶定制的理念。 礦粉壓球機技術參數 型號 壓輥尺寸 (mm) 電機功率 （kw） 油泵功率 （kw） 主軸轉速 （r/mi） 配用減速機 產量 （T） 290 Φ290×200 5.5 14 ZQ350 1-2 360 Φ360×250 7.5 O.75 14 ZQ400 2-4 400 Φ400×250 11 0.75 13 ZQ400 4-5 500 Φ500×300 22 1.5 13 ZQ500 6-7 650 Φ650×350 37 2.2 12 ZQ650 8-10 750 Φ750×400 55 3 11 ZQ850 12-14 850 Φ850×500 90 3 11 ZQ1000 15-16 1000 Φ1000×500 132 3 10 ZQ1450 20-25
相關視頻
相關新聞
-
樹枝鋸末粉碎機介紹鋸末機是生產優質木粉（鋸末）的一種專用設備，廣泛用于造紙、食用菌，機制木炭，刨花板、鋸末板，高密度板、中纖板等工業生產的備料工段和單一的木粉（鋸末）生產基地，鋸末機，切削原料主要是原木、樹枝。大型鋸末機它可以將木材、枝叉等原料一次加工成木屑，具有投資少、耗能低、生產率高、經濟效益好，使用維修方便等優點。 樹枝粉碎機屬于高速干濕粉碎機，是目前應用比較廣泛的粉碎機機械，也是我國目前輕型粉碎機中表現優異的粉碎設備，廣泛的用于機制木炭、高密度板的加工制作。 樹枝粉碎機適用范圍： 果樹枝粉碎機主要用于各種輕型物料的粉碎，如竹屑、小樹枝、啞枝、玉米、高粱、麥類、豆類、玉米秸、花生秧、紅薯秧、花生皮、干雜草等各類雜糧干飼料類以及粗破碎后的餅類，主要對這些物料進行初級的粉碎工作。 樹枝粉碎機工作原理： 樹枝粉碎機利用活動齒盤和固定齒盤問的高速相對運動，使被粉碎物經齒沖擊、摩擦及物彼此間沖擊等綜合作用獲得粉碎，結構簡單、堅 固、運轉平穩、粉碎效果良好，被粉碎物可直接由主機磨腔中排出，粒 度大小通過更換不同孔徑的網篩獲得。 樹枝粉碎機特點 1、樹枝粉碎機粉碎物料、嚴禁超過30mm，以免損壞設備造成不必要的麻煩； 2、樹枝粉碎機需要定期檢查、電機及設備上軸承的油量，軸承部位不能缺油（配加高速黃油）； 3、樹枝粉碎機運行前檢查皮帶的松緊是否有磨損，以便正常的設備運轉； 4、樹枝粉碎機在粉碎之前一定要檢查原料上及原料中是否有鐵釘及雜物、以免損傷篩孔及刀具，造成不必要的損失。 樹枝鋸末粉碎機主要用于可以將各種木材、木材下腳料,樹枝枝叉,木片,板邊料,樹皮,竹子,竹皮等原料一次加工成鋸末,木絲狀產品，經粉碎后的木屑粒度小，木絲纖維明顯,出料均勻等優點；另外大型鋸末機還可以加工比較粗的松木、雜木、揚木、杉木、原竹等物料，更加適合用于食用菌培養基中的木屑加工。同時該鋸末粉碎機設備還可用于竹、茅草、玉米稈、高梁稈等纖維質稈狀物料的切屑。鋸末木屑粉碎機也可作刨花板、鋸末板高密度板的原料生產用。該系列設備適合流動作業，廣泛適用于中小型刨花板和纖維板生產企業的備料工段，也可用于個體戶進行商品木片的生產。 -

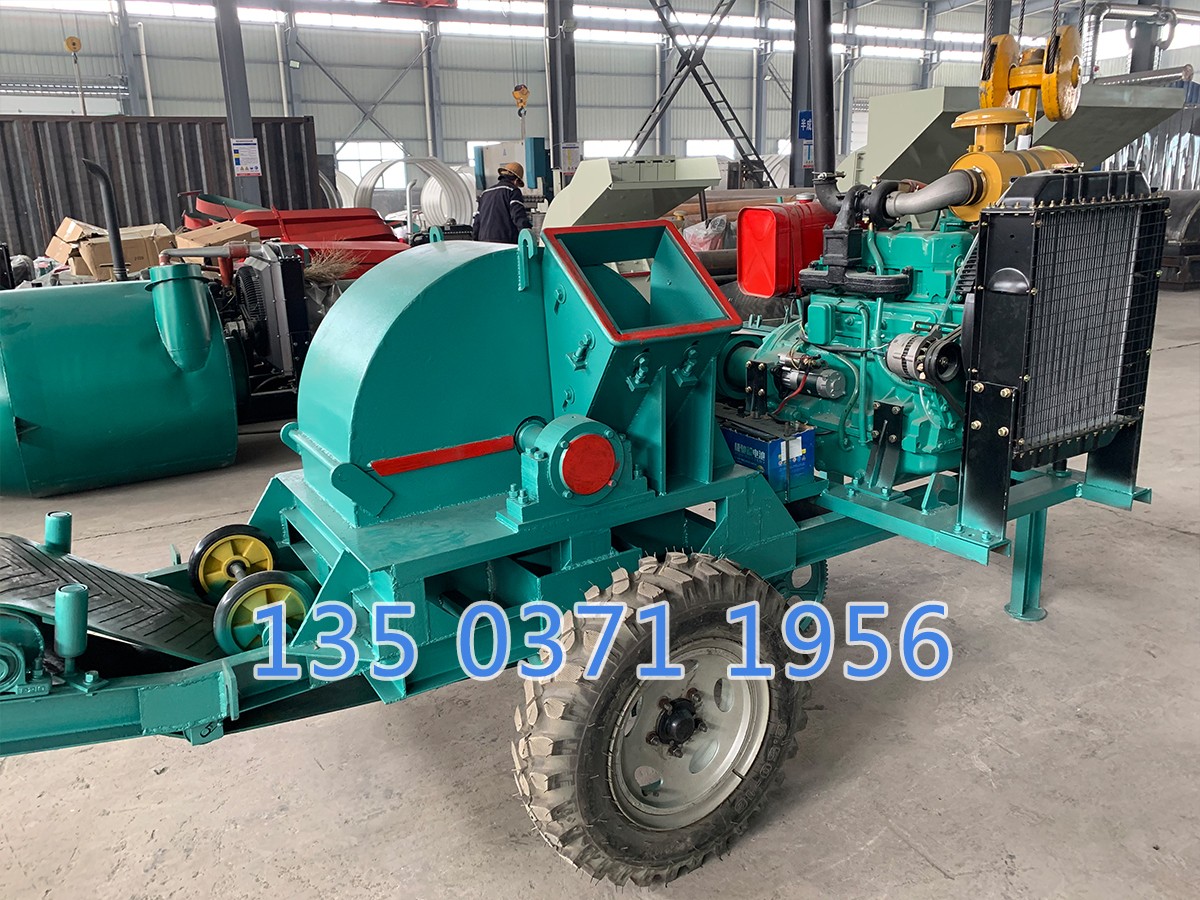

大型綜合木材粉碎機-移動木材粉碎機設備移動式木材破碎機是專門針對工地上廢舊木頭、廢舊模板、竹膠板、貨架、托架、托盤等研發的新型的設備，此設備還能粉碎枝條枝丫、板皮板條、直徑較小圓心木、下腳料、木片、毛竹、棉桿等。 設備優勢： 1、移動式木材破碎機采用鏈板式智能進料，可根據主電機符合自動調節進料速度； 2、移動式木材破碎機采用柴油為動力，輪子為牽引，方便室外作業。 3、移動式木材破碎機使用范圍廣，該設備即可用于樹根類、廢舊家具這種大直徑物料的破碎，還可用于打包秸稈的破碎，更適用于小直徑木料，以及板皮邊角料的破碎，具有投料迅速，效率高的優點。 4、維修保養方便，液壓式的料箱翻轉裝置可在本機需要維修保養時實現大角度的翻轉，翻轉后轉子部分外露出來，維修保養很方便減少了人工的使用。 5、生產成本低，該設備采用了多刀式的轉子刀輥，破碎物料效率高，并且合理的排布以及**材質的使用提升了刀片的使用壽命，降低了生產成本。 6、全機自動化程度高，柴油機動力木材破碎機將所有電器部件實現了自動化控制，可實現遙控的遠程無線控制，減少了人工的使用，同時更保證了生產的**。 -
鋸末粉碎機的報價-小型木屑粉碎機視頻鋸末粉碎機又叫（ 木削機、屑末粉碎機、木屑顆粒機、鋸末粉碎機）是生產優質木粉（鋸末）的一種專用設備，廣泛用于造紙、食用菌，機制木炭，刨花板、鋸末板，高密度板、中纖板等工業生產的備料工段和單一的木粉（鋸末）生產基地，粉碎機切削原料主要是原木、樹枝。本系列木屑機（木削機）采用低壓或高壓電機，大型木屑機（木有皮帶輪傳動和直聯式驅動兩種；進料分水平和傾斜兩種方式，出料也有上出料和下出料兩種方式。鋸末粉碎機的內部結構主要由上機體，內襯板，粉碎刀具，下機體，轉子，風機，出料管，底架，袋式除塵器等部分組成。該設備**的內襯板增加了設備的耐磨程度；除塵設備更加人性化的解決了粉塵污染問題。工人在操作的時候不會受到粉塵污染，同時打碎的成品也是十分干凈。 鋸末粉碎機可加工松木、雜木、楊木、杉木、原竹、竹子，由于該機結構緊湊，占地面積小，質量好，消耗功率低，并適合流動作業. -
木材粉碎機大概的價格產品特點： 1、木頭粉碎機)是根據我國工業生產的需要，經過多年研究設計而發明的木材粉碎系列專用設備。 2、設計合理、結構緊湊，安全、耐用、生產效率高，經推廣使用后，效果良好。 3、整套設備只用一部電動機帶動，噪音小、結構簡單、布置緊湊、售價便宜、工作穩定。 4、耗能少、產量高、木屑成品質量好，加工成本低。
